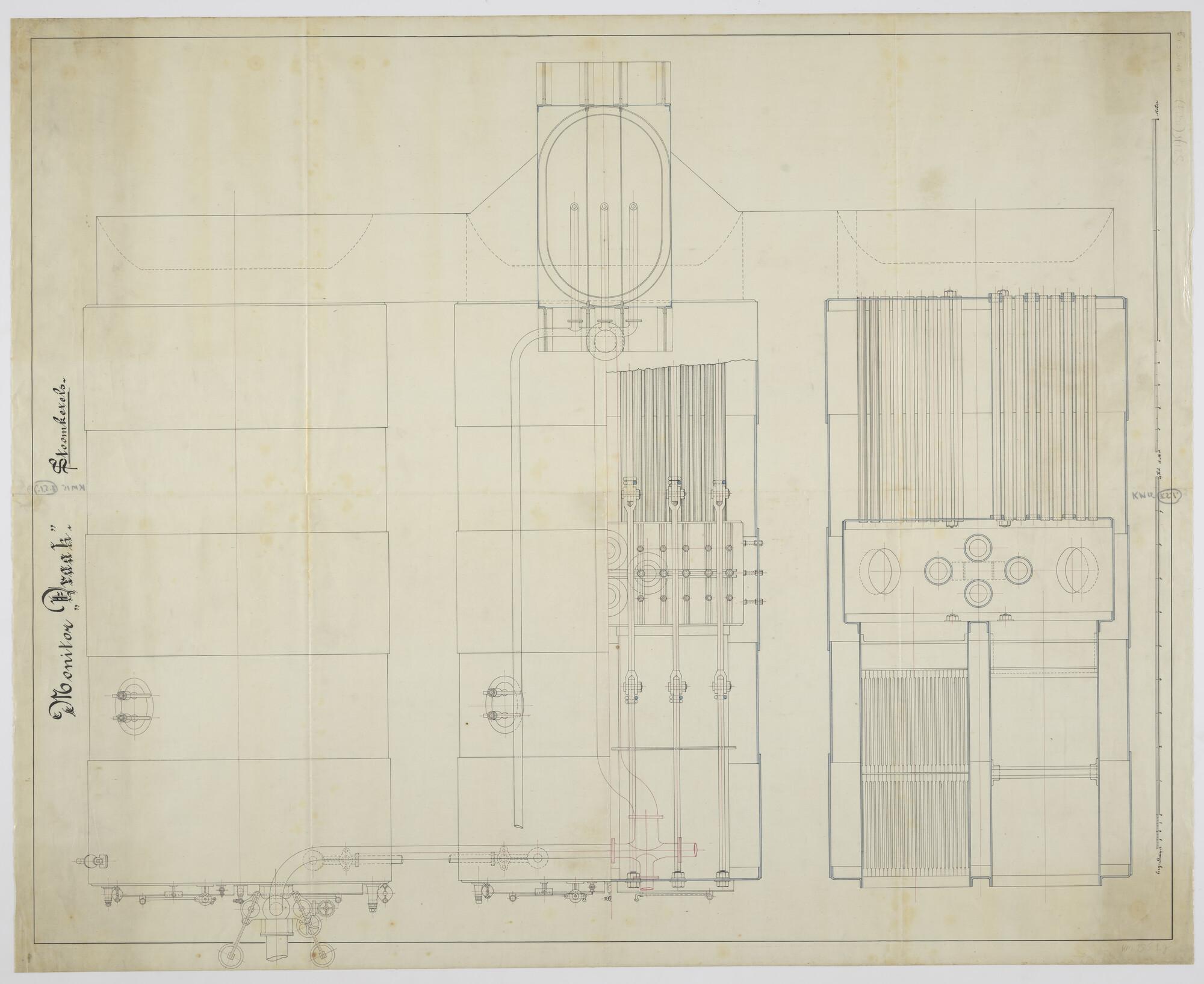

Monitor "Draak": stoomketels. Horizontale dwarsdoorsneden van de drie stoomketels van de rammonitor 1ste klasse Hr.Ms. "Draak". Twee vuurhaarden per ketel, roosters, vlampijpen, afvoergassenleidingen naar de schoorsteen (schaal 1:10).
