Dwarsdoorsnede van het halve grootspant van de rammonitor 2de klasse Zr.Ms. 'Hyena'

Vervaardiger

Rijkswerf Amsterdam (toegeschreven aan)

Vervaardigingsdatum

1869

Beschrijving

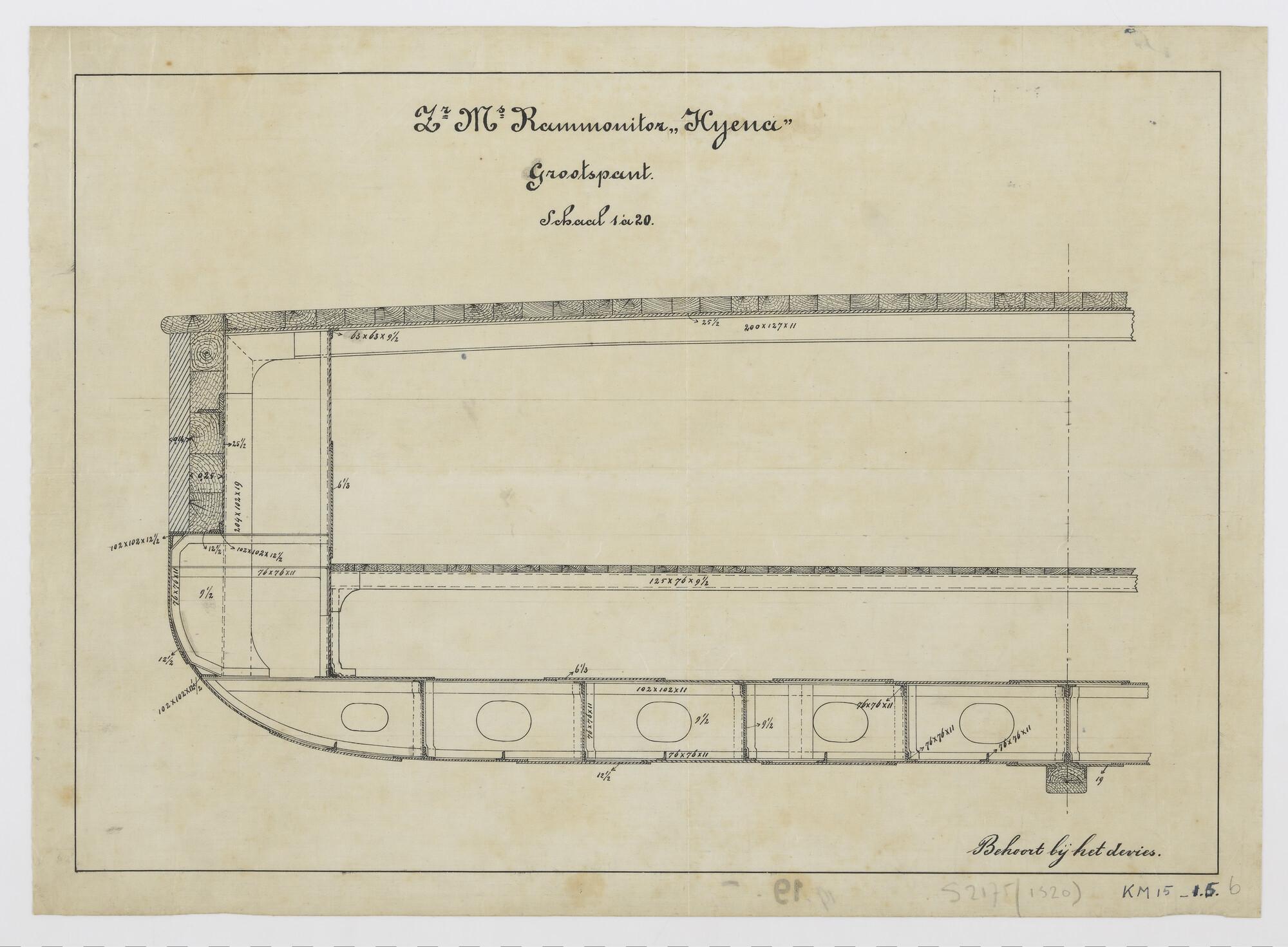

Dwarsdoorsnede van het halve grootspant van de rammonitor 2de klasse Zr.Ms. "Hyena". Pantsergordel met houten balken aan de binnenzijde. IJzeren opperdek en tussendek met hout belegd. Platte kiel met houten kielbalk (schaal 1:20).

Identificatie

S.2175(1320)

Soort object

grootspanttekening

technische tekening
